IA pour AutoCAD : connectez Claude à AutoCAD & Civil 3D via MCP

VIDÉO · 2:00

Qu’est-ce que MCP (Model Context Protocol) ?

Le Model Context Protocol est un standard ouvert qui branche les assistants IA sur de vrais logiciels. Votre client — Claude, ChatGPT, Cursor, Antigravity — appelle directement de vraies actions au lieu de deviner à partir de texte collé.

AEC Pilot CAD exécute ce serveur dans AutoCAD, pour que l’assistant modifie le dessin en direct — sans export, sans aller-retour.

CIVIL 3D 2026

Pilot Chat — ancré dans AutoCAD

Ce qu’il sait faire dans AutoCAD

87 actions AutoCAD pour le travail quotidien :

• Géométrie — lignes, polylignes, arcs, cercles, hachures ; déplacer, copier, faire pivoter, mettre à l’échelle, symétrie, décaler, effacer.
• Calques — lister, créer, définir comme courant, modifier les propriétés, isoler et supprimer.
• Blocs — lister, insérer, et lire ou écrire les attributs de bloc.
• Texte — texte et texte multiligne, rechercher et remplacer, cotes linéaires et alignées.
• Contexte — ce qui est ouvert, ce qui est sélectionné, propriétés, décomptes, présentations.
• Sortie — tracer en PDF et exporter en DWG.

Civil 3D : toute la chaîne des projets routiers

Une seule installation sert AutoCAD et Civil 3D — et c’est dans Civil que se trouve la profondeur : 53 actions Civil en plus, masquées automatiquement dans AutoCAD seul :

• Axes — à partir de polylignes, de décalages, de géométrie, abscisse/décalage vers coordonnées, étiquettes.
• Profils — profils de surface, profils de conception avec PVI, et vues de profil.
• Surfaces — TIN et volume, points, lignes de rupture, contours, courbes de niveau, altitudes, statistiques.
• Projets linéaires — créer à partir d’un axe, d’un profil et d’un assemblage, reconstruire, et lire le résultat.
• Lignes caractéristiques, points COGO, groupes de lignes d’échantillonnage et réseaux de canalisations.

Toute la chaîne routière, de bout en bout : d’une polyligne à un projet linéaire reconstruit sans quitter le chat. Vérifié sur Civil 3D 2023 et 2026.

Dynamo, piloté par l’assistant

Avec Dynamo ouvert, l’assistant travaille sur le graphe : il en ouvre ou en démarre un, recherche dans la bibliothèque de nœuds — packages comme Civil3DToolkit compris —, ajoute et connecte des nœuds, écrit des Code Block et du Python, l’exécute et relit les résultats.

Créez un script à partir d’une phrase, ou découvrez pourquoi un script existant échoue.

Advance Steel : des modèles acier en le demandant

Même installation, même application hôte. Dans Advance Steel, 12 actions acier s’ajoutent à celles d’AutoCAD :

• Lisez le modèle : décomptes, poutres avec profil, longueur et poids, pièces avec matériau, et une nomenclature.
• Recherchez des profils et des matériaux dans le catalogue d’Advance Steel.
• Créez des poutres et des poteaux droits entre deux points, et des tôles rectangulaires.
• Changez le profil d’une poutre ou le matériau d’une pièce, et supprimez des objets par handle.

Chaque profil et chaque matériau est vérifié dans le catalogue — un nom inconnu est refusé, avec les correspondances les plus proches proposées, au lieu d’un élément de substitution silencieux.

Advance Steel 2024–2027. Les actions acier n’apparaissent que dans Advance Steel.

Le guide Advance Steel MCP

Ce que vous pouvez demander

• « Liste chaque axe de ce dessin avec sa longueur et son abscisse de départ. »
• « Crée un profil de surface pour l’axe A sur la surface TN, puis une vue de profil. »
• « Déplace tout ce qui est sur le calque C-ROAD vers C-ROAD-NEW et mets-le en couleur 3. »
• « Quelle est l’altitude de la surface TN à l’abscisse 2+400, décalage 12 à gauche ? »
• « Trace toutes les présentations de ce dessin en PDF. »

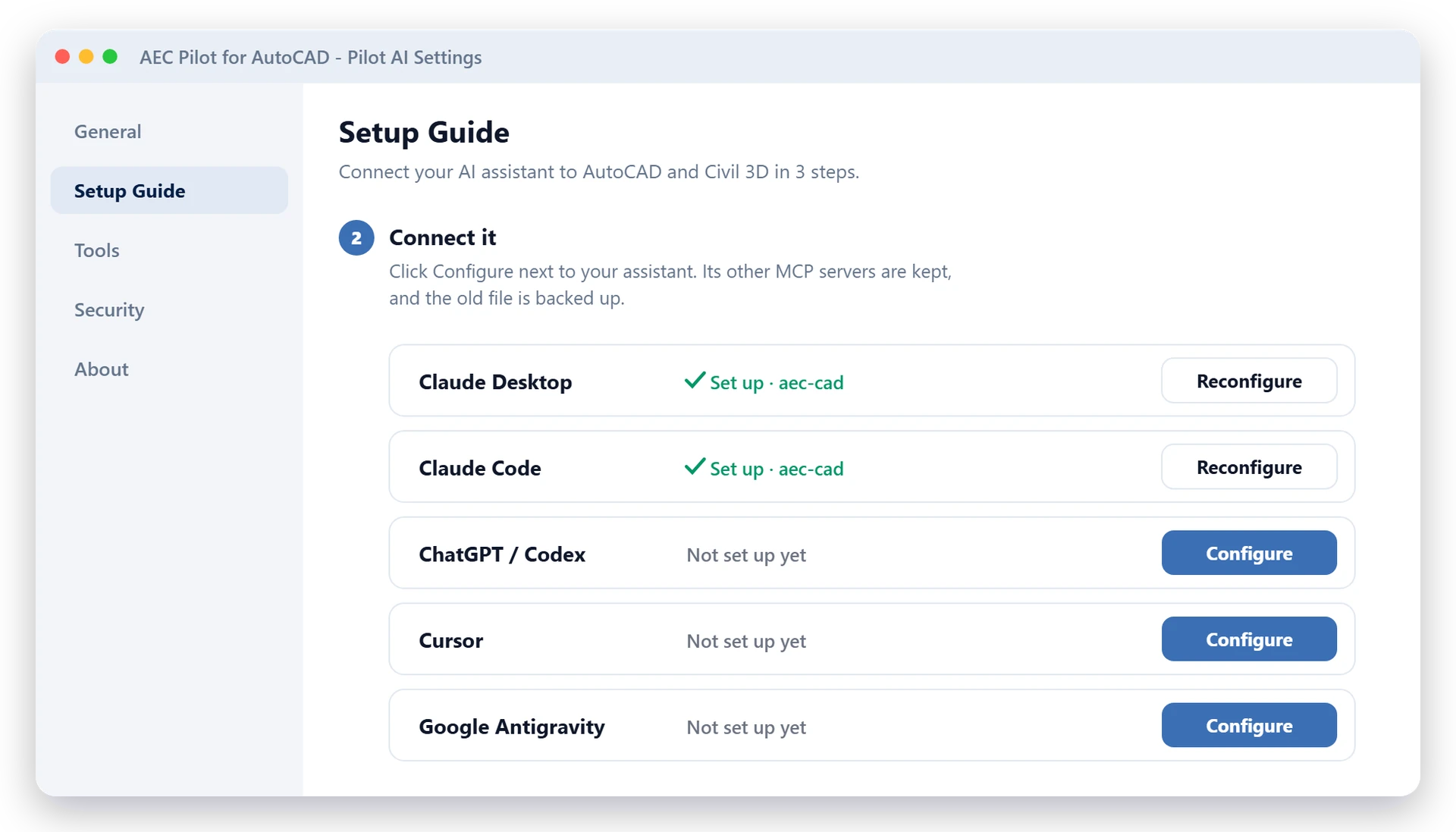

Configuration en un clic — aucun JSON à modifier

Aucun fichier de configuration à modifier. Choisissez votre client, cliquez une fois — Pilot AI écrit la configuration et conserve les serveurs MCP que vous utilisez déjà.

Claude Desktop, Claude Code, ChatGPT / Codex, Cursor et Google Antigravity — ou tout client MCP. Votre propre compte IA, aucun frais d’IA supplémentaire, et rien d’autre à installer.

La liste d’outils est volontairement sélectionnée : l’IA choisit moins bien ses outils au-delà d’une cinquantaine, les actions de niche sont donc désactivées au départ — activez ce dont vous avez besoin dans Settings.

Vous travaillez aussi dans Revit ou Navisworks ?

Une licence couvre toutes les applications — Pilot Chat dans chacune, ou votre propre LLM via MCP. Voir Revit MCP, Navisworks MCP or toute la toolbox.

Questions fréquentes

Qu’est-ce qu’AutoCAD MCP ?

AutoCAD connecté à un assistant IA via le Model Context Protocol (MCP), un standard ouvert pour appeler de vraies actions dans d’autres logiciels. AEC Pilot CAD exécute le serveur MCP dans AutoCAD, pour que l’assistant travaille sur le dessin ouvert.

Existe-t-il un serveur MCP pour AutoCAD, et comment le connecter à Claude ou ChatGPT ?

Oui. Installez AEC Pilot, ouvrez AutoCAD ou Civil 3D, puis Settings → Setup Guide → Configure à côté de Claude Desktop, Claude Code, ChatGPT / Codex, Cursor ou Antigravity. Redémarrez le client et demandez — ni JSON, ni Node.js.

Autodesk n’a-t-il pas son propre serveur MCP pour AutoCAD ?

Oui, en tant que Technical Preview dans Autodesk Assistant : lecture seule dans AutoCAD, avec modification des propriétés et des styles dans Civil 3D. AEC Pilot CAD fonctionne depuis Claude, ChatGPT / Codex ou Cursor, dessine et modifie dans AutoCAD, et crée des axes, des surfaces et des projets linéaires dans Civil 3D — de 2021 à 2027.

Fonctionne-t-il avec AutoCAD LT ?

Non. AutoCAD LT ne charge pas les compléments .NET — il vous faut AutoCAD complet ou Civil 3D 2021–2027.

Fonctionne-t-il avec Civil 3D ?

Oui — c’est là que se trouve la profondeur. La même installation ajoute 53 actions Civil : axes, profils, vues en profil, surfaces, projets linéaires, lignes caractéristiques, points COGO, lignes d’échantillonnage et réseaux de canalisations.

Fonctionne-t-il avec Advance Steel ?

Oui. Advance Steel 2024–2027 utilise la même installation et ajoute 12 actions acier : synthèse du modèle, nomenclature, recherches dans le catalogue, poutres, poteaux et tôles — chaque profil vérifié dans le catalogue.

Quelles versions d’AutoCAD et de Civil 3D sont prises en charge ?

AutoCAD et Civil 3D 2021–2027, chacun avec sa propre build : .NET Framework 4.8 (2021–2024), .NET 8 (2025–2026), .NET 10 (2027).

Peut-il créer des éléments, ou seulement lire le dessin ?

Les deux. Il dessine et modifie la géométrie, les calques, les blocs et le texte, trace et exporte — et dans Civil 3D, il crée des axes, des profils, des surfaces, des projets linéaires et des lignes caractéristiques. La suppression exige toujours un périmètre explicite.

L’assistant peut-il utiliser Dynamo ?

Oui. Il ouvre ou crée des graphes, recherche dans vos packages installés, ajoute et connecte des nœuds, écrit des Code Block et du Python, exécute le graphe et relit les résultats et les avertissements.

Mon dessin quitte-t-il mon ordinateur ?

Non. Tout s’exécute sur votre machine et le serveur MCP n’écoute que sur localhost. Vos dessins ne sont jamais téléversés.

Dois-je modifier des fichiers de configuration JSON ?

Non. Choisissez votre client et cliquez une fois — vos autres serveurs MCP sont conservés et rien d’autre n’est à installer. Vous utilisez votre propre compte IA ; aucun frais d’IA supplémentaire.
